Tekeningen
Go to bottom





De elementen van een gebouw



"Mansarde" dak


  • 1 : panlat
  • 2 : keper
  • 3 : ondernok
  • 4 : gesneden element

Nok

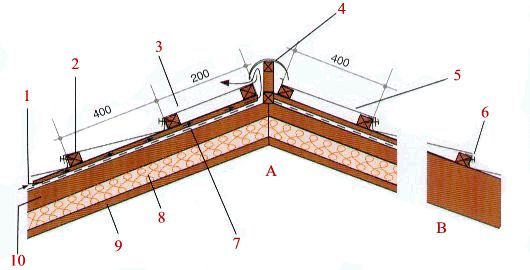

Half-ronde nok
  • 1 : tengellat
  • 2 : panlat
  • 3 : pas-element
  • 4 : half-ronde nok
  • 5 : volledig element
  • 6 : nagel
  • 7 : onderdak
  • 8 : isolatie
  • 9 : gipslaten
  • 10 : kepers
  • A : Warm dak
  • B : Koud dak : onbewoonde zolder of dak - zonder onderdak en zonder tengellat

Nokafwerking lessenaarsdak


  • 1 : gesneden element
  • 2 : "V" - nok
  • 3 : ondernok

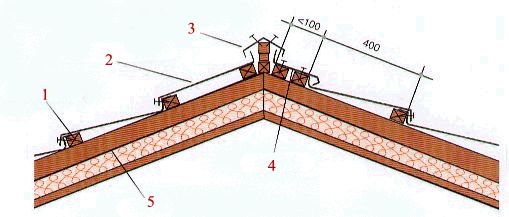

"V" - nok met ondernok
  • 1 : panlat
  • 2 : pas-element
  • 3 : "V" nok
  • 4 : ondernok
  • 5 : keper

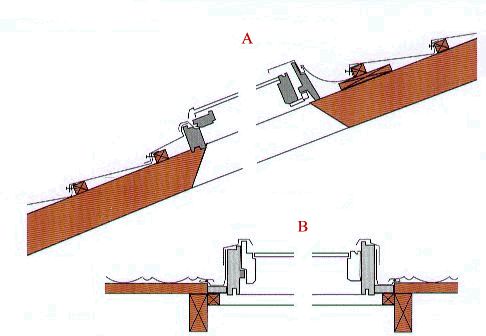

Dakvenster

  • A : verticale zijdoorsnede
  • B : verticale langsdoorsnede

Noklijn



Wandbekleding


  • 1 : "V" - nok
  • 2 : buitenmuur
  • 3 : dakelement
  • 4 : tengellat

Hellingsvoetstuk

Hellingsvoetstuk voor bergklimaat
Hellingsvoetstuk voor gematigd klimaat


  • 1 : hellingsvoetstuk
  • 2 : panlat
  • 3 : tengellat
  • 4 : onderdak
  • 5 : keper

Andere elementen

Kilgoot

Wandaansluiting









  • 1 : kit / silicoon
  • 2 : slab links
  • 3 : panlat
  • 4 : tengellat
  • 5 : keper
  • 6 : onderdak
  • 7 : isolatie


Windveerstuk links


  • 1 : nagel
  • 2 : windveer - links
  • 3 : volledig dakelement
Windveerstuk rechts









  • 1 : panlat
  • 2 : gesneden element
  • 3 : windveer - rechts
  • 4 : nagel
  • 5 : tengellat
  • 6 : keper
