Op deze bladzijde de tekst van onze montage handleiding.
Hierdoor hopen wij fouten tijdens de montage te beperken of zelfs te
voorkomen. Ook voor een doe het zelf klus zijn dakpanplaten geschikt.
U hoeft geen expert te zijn om onze platen te monteren. U zult
waarschijnlijk wel langer bezig zijn als een ervaren montage bedrijf
met personeel dat dagelijks platen monteert.
Deze pagina bevat algemene informatie om het Nautracom NAUT35, NAUT33 en NAUT40
dakpanprofiel te kunnen monteren. De instructies beslaan normale types dak die
voor komen in Nederland. Lees de instructies zorgvuldig door voor met de montage
van de dakpanplaten te beginnen.
Behandeling van de platen
Onder normale omstandigheden kunnen de Nautracom dakpanplaten een maand in de
fabrieksverpakking opgeslagen blijven. Wanneer de platen onder slechte
omstandigheden, regen of vorst, of langer dan een maand worden bewaard, moet
het pakket worden geopend. De platen moeten dan afzonderlijk met latten ertussen
op elkaar neer gelegd worden, zodat er ventilatie mogelijk is tussen de platen.
terug
Werken met de platen
Nautracom dakpanplaten worden op maat geknipt aangeleverd. In sommige gevallen
(doorvoeren of hoeken) moet er later nog in de platen geknipt worden op het dak.
Als de platen geknipt moeten worden dient men altijd gebruik te maken van een
knabbelschaar of een speciaal metaalzaagblad.
Nooit de platen doorslijpen met een gewone slijpschijf of haakse slijper omdat
dit de top coating van de plaat beschadigt en de gegalvaniseerde laag van de
staalplaat verwijdert, waardoor roestvorming op deze plekken mogelijk wordt.
Schoonmaken
Scherfjes en stof van het zagen en boren moeten van de plaat worden verwijderd,
omdat deze deeltjes kunnen gaan roesten en zo de oppervlakte coating van de plaat
kunnen beschadigen. Vuil dat zich na verloop van tijd op de platen bevindt kan
gewoon met water worden afgespoten. Ook het gebruik van normale zeep- en schoon
maakmiddelen is mogelijk. Sommige agressieve schoonmaakmiddelen kunnen de
top coating beschadigen. Bij twijfel kunt u altijd bij ons advies vragen.
Verf
Tijdens het monteren kunnen er krassen op de plaat komen. De gegalvaniseerde
laag op de plaat zal roest voorkomen. Om de beschadigingen weer in dezelfde kleur
te krijgen is het mogelijk om bij Nautracom verfpotjes te bestellen, waarmee kleine
beschadigingen kunnen worden verholpen.
Zie hiervoor de paraaf “accessoires”.
terug
Maatvoering
Nautracom dakpanplaat wordt op de bestelde lengtemaat aangeleverd. Het aantal
platen dat nodig is voor een dak kan men berekenen door de breedte van het dak te
delen door de werkende breedte van de plaat.
Bijvoorbeeld: breedte dak = 15 meter. NAUT35 model: werkende breedte 1100 mm.
Dat wil zeggen dat er voor iedere dakhelft 14 platen van een bepaalde lengte
nodig zijn, totaal 28 stuks.
Wanneer een dak gemeten wordt, kan men het beste de maten uittekenen op grafisch
papier, om zo de berekening eenvoudiger te laten verlopen.
Als het niet mogelijk is om de platen uit één stuk te maken, bijvoorbeeld omdat de
lengte 14 meter is, dan is het noodzakelijk om de platen in twee lengtes te bestellen.
Denk hierbij, zeker bij een lage hellingshoek, aan voldoende overlap, opdat er geen
water onder de plaat kan opstuwen.
Ventilatie
Warmte en vocht stijgen altijd vanuit de onderliggende ruimtes naar het dak. Dit vocht
kan daar onder het dak condenseren. Condensatie kan men voorkomen door er voor te
zorgen dat de temperatuur onder het dak dezelfde is als de buitentemperatuur. Dit
kan men bereiken door zorgvuldige isolatie, het monteren van een vochtwerende
barrière en goede ventilatie. De ruimte om te ventileren moet zo geconstrueerd worden
dat de lucht onbelemmerd kan stromen van de goot tot de nok.
Ventilatie openingen moeten zich op het hoogste punt van het huis bevinden.
Warm dak
Wanneer de isolatie óp het dak wordt gemonteerd moet er een ventilatie opening van
minimaal 50 mm worden open gelaten tussen de onderfolie en de isolatie. Dit type dak
moet verhoogd worden met 2x50 mm beneden de panlatten om ventilatie te verkrijgen onder
de onderleggers. Een aparte laag van onderfolie moet op de latten geplaatst worden om
in lekken van condens te voorkomen.
Het is aan te bevelen voor de onderfolie microperforatie materiaal te gebruiken. Deze
folie laat waterdamp door en helpt het onder controle krijgen van condensatie.
terug
Onderfolie
Wij adviseren het gebruik van onderfolie als er reden is om aan te nemen dat er
onvoldoende ventilatie mogelijk is in de ruimte onder het dak. De onderfolie is
bedoeld om de vorming van condens tegen te gaan en om te verhinderen dat vocht
binnendringt in de dakisolatie.
Start met bevestigen van de folie onderaan het dak ter hoogte van de goot in aan de nok
evenwijdige banen. De onderfolie wordt met tussenruimtes van 200 mm vastgezet op
het latwerk.
terug
Een 50 mm opening moet tussen de hoek en de panlat worden overgelaten om een goede
ventilatie mogelijk te maken, of er moet een microperforatie folie gebruikt worden.
Aan het einde moet de onderfolie teruggevouwen worden tot een hoogte van 30 mm en
vastgemaakt aan de dakrand.
Een scherp mes is voldoende om de onderfolie te snijden. Vouwen kan vergemakkelijkt
worden met een rechte lat.
Dakbeschot
Een 22 x 100 cm plaat is voldoende als dakbeschot, indien de gordingen op intervallen
van 900 mm liggen. Als de interval 1200 is, moet een plaat van 32x100 cm gebruikt worden.
De panlat afstanden zijn voor NAUT35 350 mm, NAUT40 400 mm en NAUT33 330
mm. Deze waren
ooit berekend voor de Scandinavische landen waar men een veel hogere sneeuwbelasting heeft
als in Nederland. Het is daarom eventueel mogelijk, afhankelijk van het project, om de
afstanden te vergroten tot de dubbele afstand. Dit is afhankelijk van bijvoorbeeld de
hellingshoek van het dak, plaats van het gebouw, etc . Vraag het ons bij twijfel!
Let op! De onderste panlat heeft een kortere hart op hart afstand als de overige
panlatten.
Zie bovenstaande schets.
terug
Daktrim
De overhangende dakrand Gevelstuk wordt gemonteerd vóórdat de dakpanplaat gemonteerd wordt.
Een overlap van 50 mm is voldoende. Het monteren geschiedt om de 300 mm met gegalvaniseerde
nagels of -schroeven. Een knabbelschaar kan gebruikt worden om de panelen op maat te knippen.
Montage
ZEER BELANGRIJK:
NAUT35/NAUT33/NAUT40 montage start vanaf de LINKER zijkant van het dak,
kijkend van de goot naar de nok.
Op deze manier zit de ingebouwde “regengoot” altijd goed gemonteerd en is er geen
probleem met de uitlijning van de plaat.
Dit klinkt onlogisch dat de ene plaat onder de andere wordt geschoven, maar op deze
manier kan men tijdens de montage goed in de gaten houden of de platen goed aansluiten
bij de overgang van de ene pan naar de volgende. Deze moeten zo kort mogelijk op elkaar
liggen zodat het 'gat' zo klein mogelijk blijft. Hierdoor komt er zo min mogelijk
water onder de plaat die weer door de ingebouwde regengoot verwijdert moet worden.
De installatie van de eerste plaat is erg belangrijk voor het uiteindelijke resultaat van
het totaal. Een gemaakte fout in de eerste plaat vermenigvuldigt zich door in het verdere
dak en zal geen mooi eindresultaat opleveren. Het is daarom aan te bevelen de eerste plaat
zeer zorgvuldig uit te lijnen.
De meeste simpele manier is het bevestigen van een plank aan de onderkant van het dak op
40 mm afstand, om van daaruit het dak uit te richten. Hierdoor is de dakrand altijd recht
en treedt er aan de onderkant geen zaagtand effect op. Het dakvlak is namelijk niet altijd
rechthoekig en een afwijking is altijd mogelijk, zeker bij oudere daken.
Schilddak
Platen voor een schilddak dienen gemonteerd te worden in beide richtingen vanaf de langste
plaat. Let hierbij op dat de ‘regengoten’ goed in elkaar passen. Als ze goed gemonteerd
worden zitten ze stevig op elkaar en is geen beweging meer mogelijk.
terug
Hellingshoek
Omdat de Nautracom dakpanplaten in lange lengtes verkrijgbaar zijn vanaf de fabriek
(meestal geen lengte overlap nodig) en een ingebouwde regengoot hebben is het mogelijk om
de platen al te monteren op een dakhelling van minimaal 8° zonder dat de zijkanten
afgedicht hoeven te worden met een of andere kit.
Schroeven
Schroeven moeten onder een rechte hoek in de platen gemonteerd worden. Het gebruik van
een normale boormachine en een schroefboorhouder is genoeg. De schroeven die bij
Nautracom
gebruikt worden zijn zelftappende schroeven 4,8*28 of 4,8*35 met een EPDM sluitingsring,
geleverd in dezelfde kleur gespoten als de beplating.
De schroeven worden bevestigd in het dal van de platen vlak onder de horizontale lijn
van de dakpanpersing. Bij een overlap kunnen dezelfde schroeven gebruikt worden.
Het aantal schroeven voor een goede montage bedraagt ongeveer 10 à 11 per vierkante meter.
Hierdoor is de kans op geluidsproblemen of losgewaaide platen door onvoldoende schroeven
tot een minimum beperkt
Bovendien is met deze hoeveelheid rekening gehouden met de montage van de hulpstukken
Kilgoten
De kilgoten voor daken op L-vormige huizen worden gemaakt van een vlakke plaat in dezelfde
coating als de dakpanplaat: Kilgoot. Denk hierbij ook aan de juiste afwerking
met onderfolie.
terug
Dakdoorvoeren
De dakdoorvoeren (hulpstukken dakdoorvoer) worden gemaakt van versterkt
kunststof en geprofileerd in de benodigde vorm, wat de installatie vergemakkelijkt.
Voor het monteren van deze doorvoeren verwijzen wij naar de bijgeleverde montage instructies
die in de verpakking van de hulpstukken zitten.
Nautracom kan ook vlakke platen in dezelfde coating leveren als de dakpanplaten om dakdoor
voeren van andere leveranciers te kunnen bedekken.
Let er bij het monteren op dat de doorvoeren waterdicht gemaakt worden.
Nokstuk

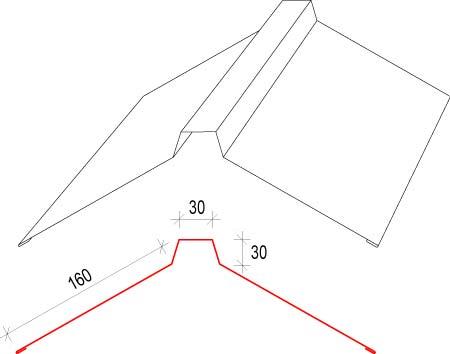

De nokstukken zijn in twee vormen verkrijgbaar: de halfronde
nok en de vlakke nok.
Het monteren van de nokstukken gebeurt pas nadat alle dakpanplaten zijn gemonteerd.
De nokstukken worden vastgezet met de hiervoor beschreven schroeven die ook door de
onderliggende dakpanplaat geboord worden. Voor het vastschroeven is het mogelijk om
onder de nok nog profielvullers te bevestigen. Deze worden meestal met kleine spijkers
vastgezet
Bij de halfronde nok is het mogelijk om een eindkap te bestellen.
Deze wordt met popnagels of schroeven aan de nok bevestigd.
terug
Windveer
De windveer wordt op de zijkant van het dak gemonteerd. Wanneer de zijkant
goed is gemonteerd, valt de windveer recht op de bovenkant van de dakpanplaat.
Profielvullers en zijdelingse afdichting
Bij de Nautracom dakpanplaat kunt u ook bijbehorende schuim profielvullers bestellen,
zowel voor boven als onder.
Bij een normaal dak met een helling vanaf 8° is het niet noodzakelijk om met een
afdichting te werken. Mocht er reden bestaan om toch met een zijdelingse afdichting
te werken, dan is dat mogelijk met een siliconen afdichting. Deze zal de coating
niet aantasten.
terug
Nokstuk Halfrond
Nokstuk halfrond, eindkap.
Lengte Nokstuk: 2000 mm.
Leverbaar in dezelfde kleuren als de dakpanplaat.
Windveer afbeelding
Kan voor alle modellen dakpanplaat gebruikt worden.
Lengte: 2000 mm.
Leverbaar in dezelfde kleuren als de dakpanplaat.
Dakrand afbeelding
Kan voor alle modellen dakpanplaat gebruikt worden.
Lengte: 2000 mm.
Leverbaar in dezelfde kleuren als de dakpanplaat.
terug
Pijp doorvoer afbeelding
Gemaakt van versterkt kunststof. Profiel en breedte zijn afhankelijk van de
type dakpanplaat. Er zijn ook aparte doorvoeren voor antennes verkrijgbaar.
Vlakke plaat
Voor het zelf maken van diverse hulpstukken zijn ook vlakke platen leverbaar,
die van hetzelfde materiaal en kleur zijn gemaakt als de dakpanplaat.
Standaardmaten: 2000 x 1250 mm of 3000 x 1250 mm.
Profielvullers
Ieder Nautracom dakpanprofiel heeft zijn eigen type profielvuller.
Ze zijn verkrijgbaar:
1. Voor gebruik onderaan, tussen de plaat en de dakrand
2. Voor gebruik bovenaan, tussen plaat en nok.
terug
Bijwerkverf
Om het bijwerken van kleine beschadigingen in de dakpanplaat mogelijk te maken,
bestaat er de mogelijkheid om potjes verf in dezelfde kleur als de plaat bij te bestellen
Schroeven: 4,8 x 28 of 4,8 x 35
Onze schroeven zijn zelftappend en kunnen bij alle dakpanplaat, nokstukken en
hulpstukken gebruikt worden.
De kop is mee gespoten in dezelfde kleur als de bestelde profielen.
Nagels
Nagels zijn nog in een (beperkt) aantal kleuren leverbaar. Het gebruik voor
montage wordt niet aangeraden.
terug
